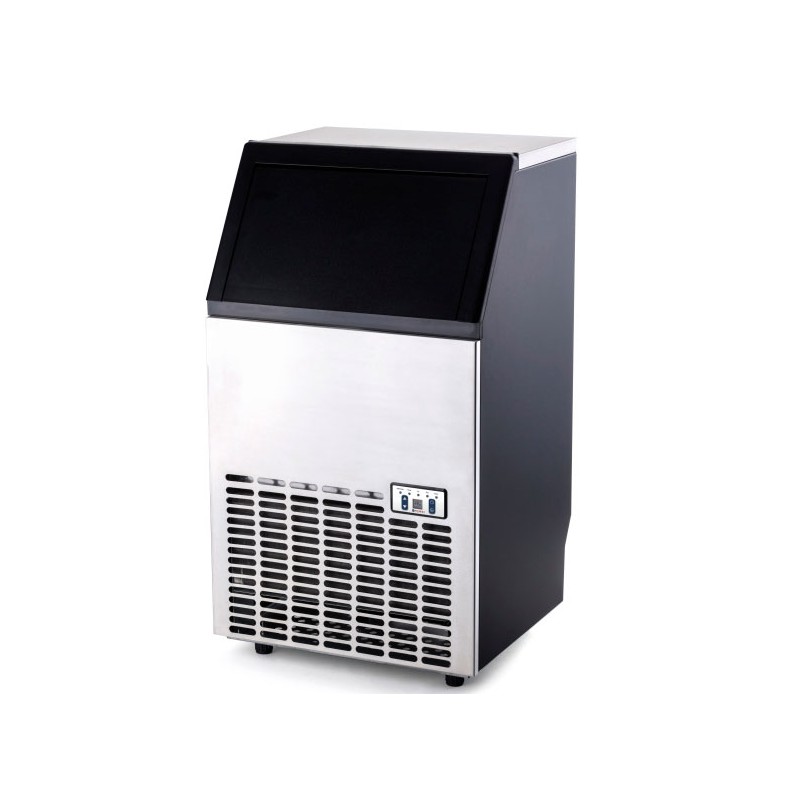

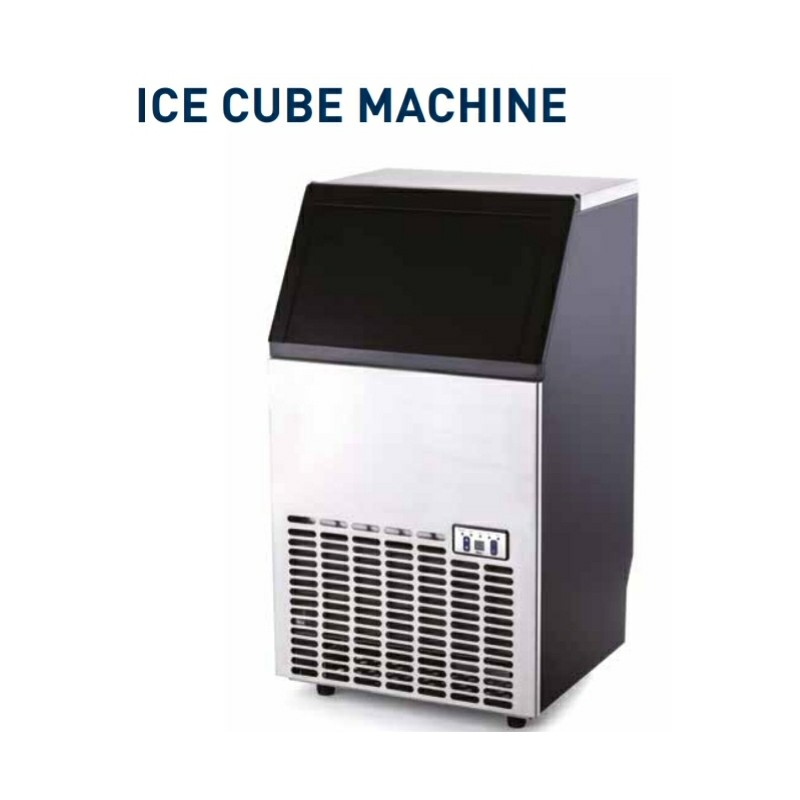

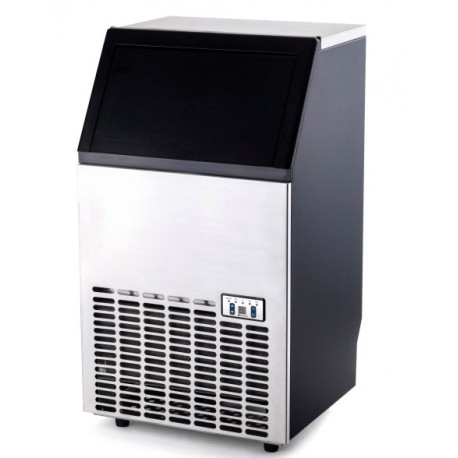

Fabbricatore di ghiaccio 35 kg

Struttura in acciaio, incassabile sotto al tavolo.

Può produrre fino a 35 kg di ghiaccio al giorno con 15 kg di riserva.

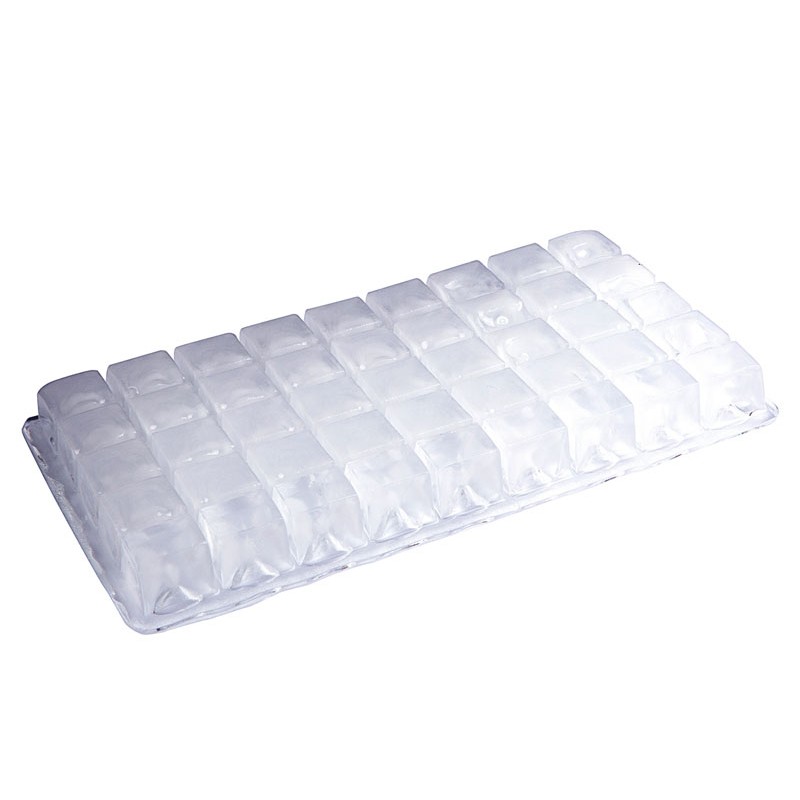

Produce 45 cubetti quadrati in cicli da 13-16 minuti.

I cubetti devono poi essere separati.

Con tubo di alimentazione e paletta per ghiaccio

Refrigerante R290.

Disponibile nella versione con Condensazione Aria

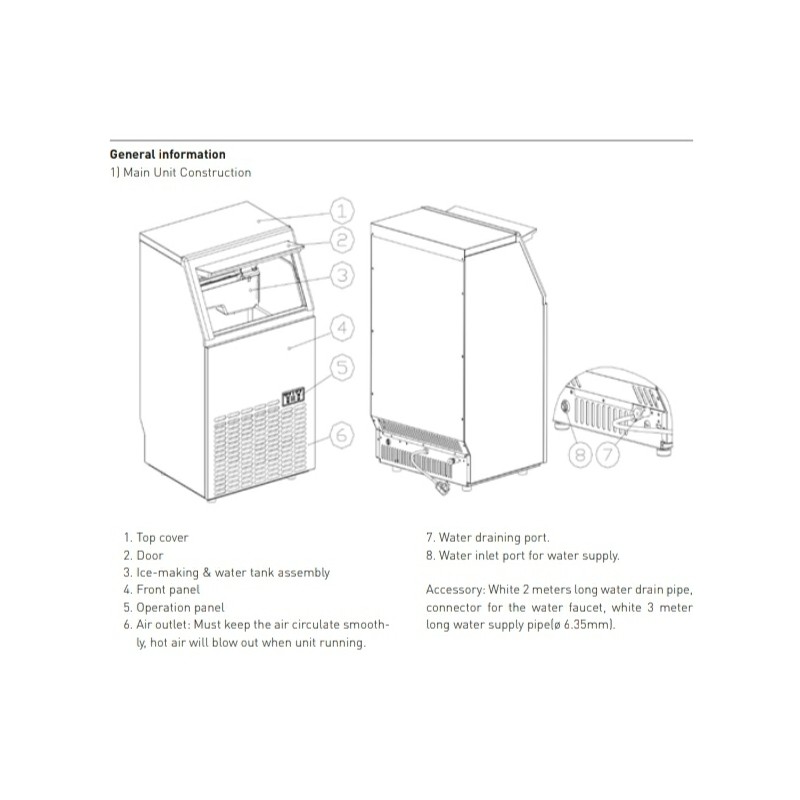

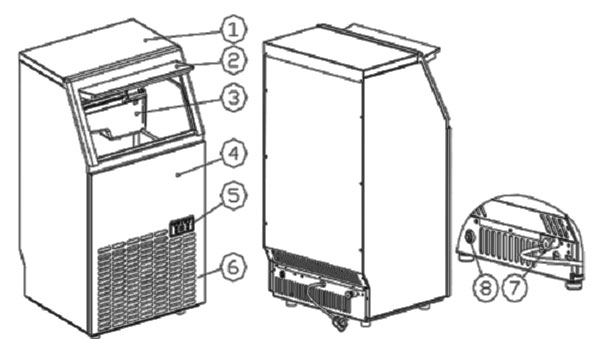

1. Coperchio superiore
2. Portello
3. Gruppo del generatore di ghiaccio e del serbatoio di acqua
4. Pannello frontale
5. Pannello di controllo

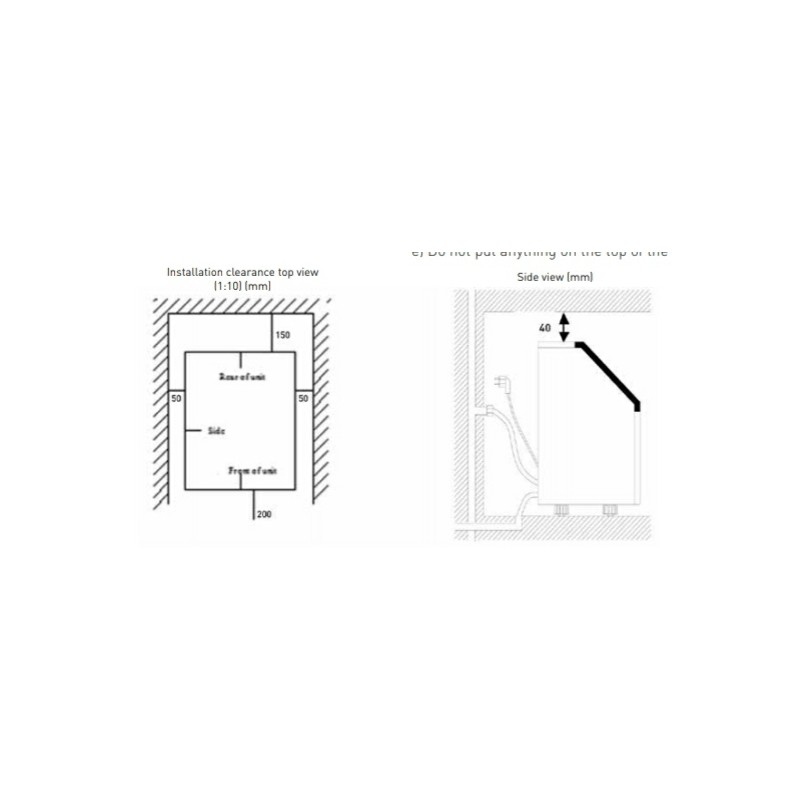

6. Uscita dell’aria: È necessario assicurare libero flusso dell’aria; durante il funzionamento sarà soffitta l’aria calda.
7. Presa di deflusso dell’acqua.
8. Presa di afflusso dell’acqua.

Accessori: Tubo bianco di deflusso dell’acqua
della lunghezza di 2 metri, il giunto per rubinetto, tubo bianco della lunghezza di 3 metri per l’alimentazione di acqua corrente (ø 6,35 mm).
water supply pipe(ø 6.35mm).

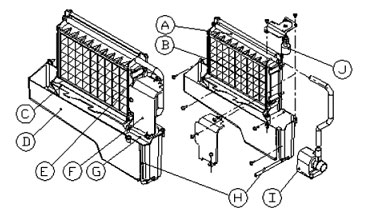

A. Il tubo di deviazione dell’acqua: con nove piccoli fori dai quali fuoriuscirà l’acqua.
B. Evaporatore (modulo del generatore di ghiaccio)
C. Piastra di rilevamento del livello di riempimento del contenitore di ghiaccio.
D. Serbatoio dell’acqua.
E. Tubo di afflusso dell’acqua.
F. Coperchio sul lato destro del evaporatore.
G. Piastra di installazione dell’interruttore di livello dell’acqua.
H. Tubo di deflusso dell’acqua dal serbatoio dell’acqua.
I. Pompa dell’acqua.
J. Interruttore di rilevamento del livello di acqua.

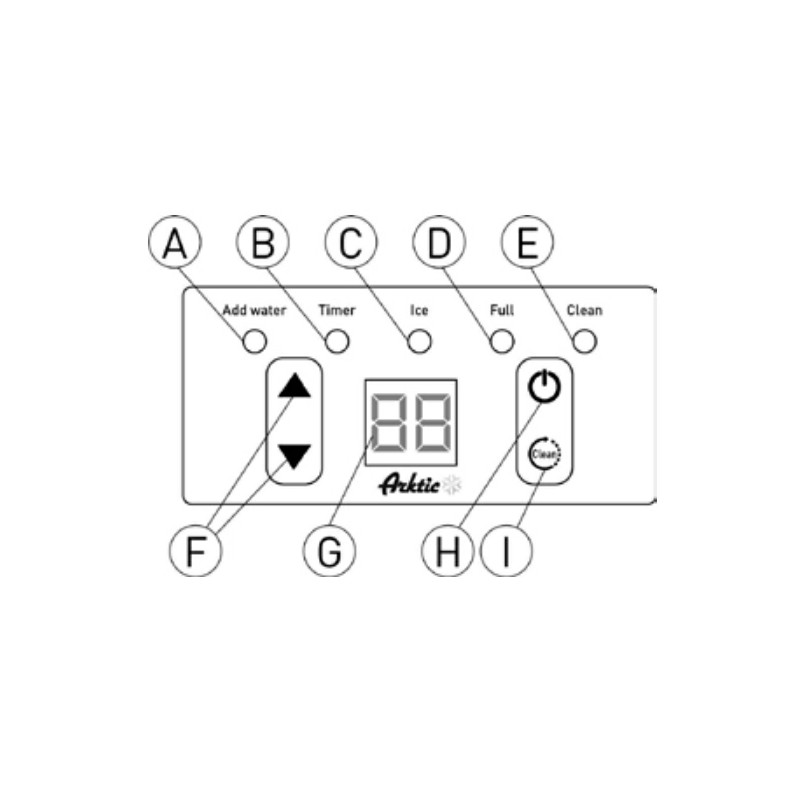

Pannello di controllo

A. Spia luminosa ”Add water” [AGGIUNGI ACQUA]: Il lampeggiamento di questa spia significa che l’afflusso dell’acqua è troppo lento; luce costante della spia indica la mancanza dell’acqua nel dispositivo.

B. Spia luminosa ”Timer” [TEMPORIZZATORE]:
L’illuminazione di questa spia conferma l’impostazione del TEMPORIZZATORE. Il timer può essere attivato o disattivato dopo aver premuto il pulsante clean/ timer (pulizia/temporizzatore).

C. Spia luminosa ”Ice” [GHIACCIO]: L’illuminazione di questa spia significa che il dispositivo produce il ghiaccio; il suo lampeggiamento indica che il dispositivo è in fase di raccolta del ghiaccio.

D. Spia luminosa “Full” [PIENO]: Questa spia si illumina quando il dispositivo è pieno di ghiaccio.

E. Spia luminosa “Clean” [PULIZIA]: L’illuminazione di questa spia significa l’inizio della pulizia della pompa dell’acqua. Il lampeggiamento della spia indica che il processo di pulizia della pompa dell’acqua viene interrotto.

F. Pulsanti “▲”, “▼”: Questi pulsanti servono per
impostare la durata del processo di fabbricazione del ghiaccio. Il valore predefinito è pari a zero e ogni volta che si preme il pulsante “▲” o “▼” il tempo aumenta o diminuisce di 1 minuto. Inoltre, quando si imposta il tempo di ritardo del temporizzatore, l'impostazione predefinita è pari a zero e ogni volta che si preme il pulsante “▲” o “▼” il tempo aumenta o diminuisce di 1 ora.

G. Display: Il display in condizioni normali visualizza sempre il numero che indica la temperatura dell’ambiente; Se il display lampeggia, il valore visualizzato indica il tempo restante, espresso in minuti per completare un dato processo, come ad es. il ciclo di produzione del ghiaccio, il programma di autopulizia, ecc.

H. Pulsante “ ”: Quando il dispositivo è spento,
è necessario agire su questo pulsante per riattivarlo. Durante il programma di autopulizia o in modalità di regolare fabbricazione del ghiaccio, premuta di questo pulsante causa l'arresto immediato del dispositivo. Nel caso in cui il timer è stato impostato, la premuta di questo pulsante provoca annullamento dell'impostazione del timer. Durante la produzione dei cubetti di ghiaccio, la premuta di questo pulsante per più di 5 secondi, forzerà l'avvio del processo di raccolta del ghiaccio.

I. Pulsante “ ” [PROGRAMMAZIONE DI PULIZIA]: Per accedere al programma di impostazione del timer premere questo pulsante una sola volta. E premere questo pulsante per più di 5 secondi quando la macchina è spenta, per accedere al programma di pulizia.
